矿物单体解离度简介

1、单体解离度的概念

要想通过选矿把有用矿物富集起来，首先必须使有用矿物从矿石中解离。因此，矿物解离性的好坏在很大程度上影响了矿石的可选性。

矿石经过破碎后，有些矿物呈单矿物颗粒从矿石的其他组成矿物中解离出来，这种单矿物颗粒称为“某矿物单体”。由两种或两种以上的矿物连生在一起的颗粒叫“某一某矿物连生体”。

矿物解离性的好坏，主要表现在矿石经过粉碎后所形成单体的相对多少上，通常用“单体解离度”表示某矿物的解离程度。

矿物单体解离度，是指某矿物单体的含量与该矿物在样品中的总量（单体含量与连生体含量之和）之比。即：

矿物单体解离度=（矿物单体含量/矿物总含量）×100%

显然，矿物单体解离度越高，其解离性越好；反之，矿物单体解离度越低，其解离性就越差。在碎矿、磨矿过程中，只有将有用矿物充分解离出来，才能提高有用矿物的回收率和精矿的质量。因此，在流程产物的分析中，通常都要了解主要产物中矿物的单体解离度，以便检查碎矿、磨矿和选别作用的效果，找出进一步提高选矿指标的措施。

2、矿物单体解离度的测定

矿物单体解离度的测定通常是在光学显微镜下进行的，而且，为了便于显微镜下观察和测量，通常需要对样品进行分级，并分别制备砂光片观测。

首先，将样品进行筛析或水析，分成若干粒级，并将各粒级样品进行烘干、称重，接着进行单元素的化学分析。然后，将不同粒级样品磨制成砂光片或砂薄片，在显微镜下进行单体、连生体的测量，测定各粒级的单体解离度。

单体解离度的测定可采用前述的横尺线测法或横尺面测法测量出单体与连生体数，然后按线测法或面测法计算样品中该矿物单体和连生体中的体积含量，进而根据单体体积与总体积（单体体积+连生体的体积）之比值，计算样品中该矿物的单体解离度。

为了定量描述连生体中有用矿物的含量，通常按照有用矿物在整个连生体颗粒中所占体积比（面积比）进一步将连生体划分为不同类型。如3/4、2/4和1/4连生体，分别说明在该连生体颗粒中，有用矿物所占的体积比分别为3/4、2/4和1/4。有时，也可将连生体颗粒进一步细分为7/8、6/8（3/4）、5/8、4/8（1/2）、3/8、2/8（1/4）、1/8等类型。

各粒级中矿物的单体解离度测定后，即可根据各粒级的产率和解离度测定结果，计算全样的单体解离度。

例：某铅锌矿中方铅矿单体解离度测试结果见表1和表2。

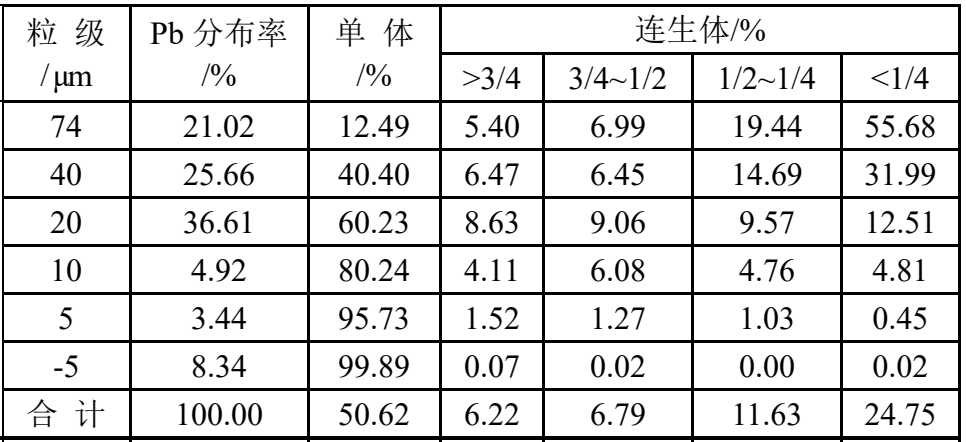

表1  样品中铅矿物的解离度 /%

表2  铅矿物连生体与嵌连矿物的比例 /%

注：单体解离度简介主要用于科普介绍，来源贤集网，数据来源实验室。
